氣體滅火系統防護區泄壓口設置

 ??七氟丙烷、IG541與二氧化碳氣體滅火系統的滅火劑充裝在高壓容器內，釋放后，會使得防護區內的壓強在短時間內急劇增加，如果不做好泄壓措施，可能破壞防護區的維護結構，滅火劑不能在防護區內有效保持，使得滅火失敗。因此防護區需要設置泄壓口。

??七氟丙烷、IG541滅火系統

??七氟丙烷、IG541氣體滅火劑噴入防護區內，會顯著地增加防護區的內壓，如果沒有適當的泄壓口，防護區的圍護結構將可能承受不起增長的壓力而遭破壞。

??因此防護區應設置泄壓口，七氟丙烷滅火系統的泄壓口應位于防護區凈高的2/3以上。規范沒有對IG541的泄壓口高度做出要求，但因為IG541較空氣重，也應該設置在防護區的上部。

??由于七氟丙烷滅火劑比空氣重，為了減少滅火劑從泄壓口流失，泄壓口應開在防護區凈高的2/3以上，即泄壓口下沿不低于防護區凈高的2/3。當泄壓口開啟后，泄壓口開啟后，從泄壓口出去的主要是空氣。當然也有一定的滅火劑從此流失。在滅火設計用量公式中，對于噴放過程階段內的流失量已經在設計用量中考慮。

??防護區設置的泄壓口，宜設在外墻上。防護區存在外墻的，就應該設在外墻上；防護區不存在外墻的，可考慮設在與走廊相隔的內墻上。

??泄壓口面積按相應氣體滅火系統設計規定計算。

??二氧化碳滅火系統

??防護區應設置泄壓口，并宜設在外墻上，其高度應大于防護區凈高的2/3。

??因為二氧化碳比空氣重，容易在空氣下面擴散。所以為了防止防護區因設置泄壓口而造成過多的二氧化碳流失，泄壓口的位置應開在防護區的上部。

??防護區存在外墻的，就應該設在外墻上；防護區不存在外墻的，可考慮設在與走廊相隔的內墻上。

??當防護區設有防爆泄壓孔時，可不單獨設置泄壓口。

??采用全淹沒滅火系統保護的大多數防護區，都不是完全封閉的，有門、窗的防護區一般都有縫隙存在，通過門窗四周縫隙所泄漏的二氧化碳，可防止空間內壓力過量升高，這種防護區一般不需要再開泄壓口。此外，已設有防爆泄壓口的防護區，也不需要再設泄壓口。

??氣溶膠滅火系統是否需要設置泄壓口

??《氣體滅火系統設計規范》GB50370-2005對氣溶膠滅火系統防護區泄壓口設置要求有矛盾的地方：

??條文：

??3.2.7防護區應設置泄壓口，七氟丙烷滅火系統的泄壓口應位于防護區凈高的2/3以上。

??按條文規定，七氟丙烷，IG541、氣溶膠滅火系統都應設置泄壓口。七氟丙烷、IG541滅火系統規范給出了相應的計算公式，但是氣溶膠滅火系統并沒有給出計算公式。

??熱氣溶膠滅火劑在實施滅火時所產生的氣體量比七氟丙烷和IG541要少50％以上，再加上噴放相對緩慢，不會造成防護區內壓力急速明顯上升。

??根據以上理由，個人認為設置氣溶膠滅火系統的防護區，可不設置泄壓口。

??泄壓口計算公式壓強取值

??《氣體滅火系統設計規范》GB50370-2005和《二氧化碳滅火系統設計規范》GB50193-93（2010版）中對防護區圍護結構承受內壓的允許壓強要求不宜低于1200Pa，所以泄壓口的計算公式按這個值計算，當能確認防護區圍護結構承受內壓的允許壓強大于1200Pa時，也可以按實際值計算。

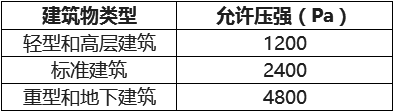

??建筑物的內壓允許壓強，應由建筑結構設計給出。下表值供參考。
