一、設計原理：

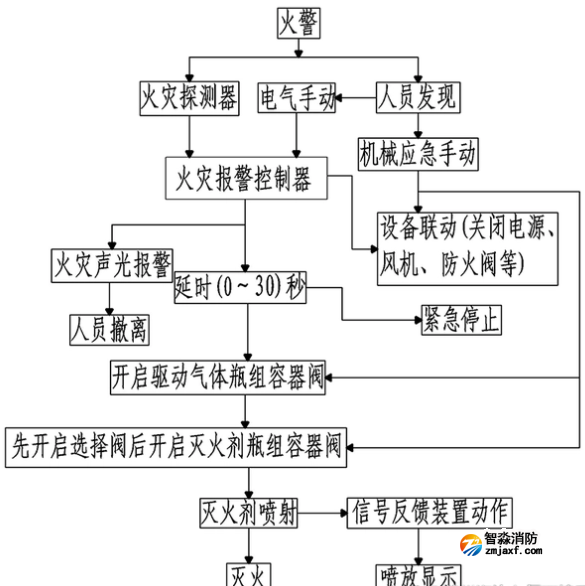

本系統具有自動、手動及機械應急啟動三種控制方式。保護區均設二路獨立探測回路，當?shù)谝宦诽綔y器發出火災信號時，發出警報（警鈴報警），指示火災發生的部位，提醒工作人員注意；當?shù)诙诽綔y器亦發出火災信號后，自動滅火控制器開始進入延時階段（0-30S可調），聲光報警器報警和聯動設備動作（關閉通風空調，防火卷簾門等），此階段用于疏散人員。

延時過后，向保護區的驅動瓶的電磁閥發出滅火指令，電磁閥打開驅動瓶容器閥，然后瓶內氮?dú)庖来未蜷_保護區的七氟丙烷儲氣瓶，儲氣瓶內七氟丙烷氣體經過管道從噴頭噴出向失火區進行滅火作業。同時報警控制器接收壓力信號發生器的反饋信號，控制面板噴放指示燈亮。

二、防護區要求：

1) 防護區宜以單個封閉空間劃分；同一區間吊頂層和地板層下需同時保護時，可合為一個防護區。為保證防護區能夠滿足氣體滅火要求，防護區與相鄰房間或相鄰防護區之間的吊頂和地板必須隔斷，應保證防護區是一個密閉的空間。

2) 防護區的圍護結構及門窗的耐火極限不應低于0.5h，吊頂?shù)哪突饦O限不應低于0.25h；圍護結構承受內壓的允許壓強不宜低于1200Pa。

3) 防護區應設置泄壓口，七氟丙烷滅火系統的泄壓口應位于防護區凈高的2/3以上，宜設在外墻上，防護區不存在外墻的，可考慮設在與走廊相隔的內墻上，噴放滅火劑前，防護區除泄壓口外的開口應能自行關閉。

4) 防護區的最低環境度不應低于-10°C。

三、儲瓶間要求：

1) 管網滅火系統的儲存裝置宜設在專用儲瓶間內。儲瓶間宜靠近防護區，并應符合建筑物耐火等級不低于二級的有關規定及有關壓力容器存放的規定，且應有直接通向室外或疏散走道的出口。儲瓶間和設置預制滅火系統的防護區的環境溫度應為-10°c-50°c。

2) 儲存裝置的布置，應便于操作、維修及避免陽光照射。操作面距墻面或兩操作面之間的距離，不宜小于1.0m，且不應小于儲存容器外徑的1.5倍。

四、系統要求：

1) 儲存容器或容器閥上，應設安全泄壓裝置和壓力表。組合分配系統的集流管，應設安全泄壓裝置。安全泄壓裝置的動作壓力，應符合相應氣體滅火系統的設計規定。

2) 為保證滅火的可靠性，在滅火系統釋放滅火劑前或同時，應保證必要的聯動操作，即滅火系統在發出滅火指令時，由控制系統發出聯動指令，切斷電源、關閉或停止一切影響滅火效果的設備。

3) 兩個或兩個以上的防護區采用組合分配系統時，一個組合分配系統所保護的防護區不應超過8個。組合分配系統的滅火劑儲存量，應按儲存量最大防護區確定。

4) 滅火系統的儲存裝置72小時內不能重新充裝恢復工作的，應按系統原儲存量的100%設置備用量。

五、安全要求：

1) 防護區應有保證人員在30S內疏散完畢的通道和出口。

2) 防護區的門應向疏散方向開啟，并能自行關閉；用于疏散的門必須能從防護區內打開。

3) 滅火后的防護區應通風換氣，地下防護區和無窗或設固定窗扇的地上保護區，應設置機械排風裝置，排風口宜設在防護區的下部，并應直通室外。設有氣體滅火系統的場所，宜配置空氣呼吸器。

4) 經過有爆炸危險和變電、配電場所的管網，以及布設在以上場所的金屬箱體等，應設防靜電接地。

六、使用事項：

1.本工程的滅火系統設計分為自動、手動、應急手動三種啟動方式。

1)自動工況：即自動探測報警器，發出火警信號，自動啟動滅火系統進行滅火。

2)手動工況：即自動探測報警，發出火警信號，經人工手動控制盒啟動滅火系統進行滅火。

3)應急手動工況：

a.只探測報警，發出火警信號，但電器控制部分出現故障，不能執行滅火指令的情況下；由于電源發生故障或自動探測報警系統失靈，不能執行滅火指令的情況下。

b.應急手動必須在儲瓶間進行，首先拔去所需滅火區域的啟動瓶上的電磁瓶頭閥的保險，按下按鈕，使滅火系統工作，執行滅火功能，但這務必在提前關閉影響滅火效果的設備，通知并確認人員已經撤離后方可實施。

2.無論什么情況下達指令，自指令下達后延時 秒啟動滅火系統，以保證人員在規定的時間內從滅火區域撤離，自動滅火系統釋放HFC-227ea滅火劑時包括釋放后相當長的時間內，絕對不允許有人停留在滅火區域內。

3.滅火系統動作釋放滅火劑后，經檢驗確認火災已經撲滅的情況下，打開通風系統，向滅火區域內送入新鮮的空氣，廢氣排除干凈后才允許人員進入。
