作為預制式滅火裝置的一員，柜式七氟丙烷滅火裝置具有安裝簡便、滅火效能高、維護方便、適用范圍廣等優點，配合火災報警設備即可成為一套可獨立可聯動運行的自動滅火系統。

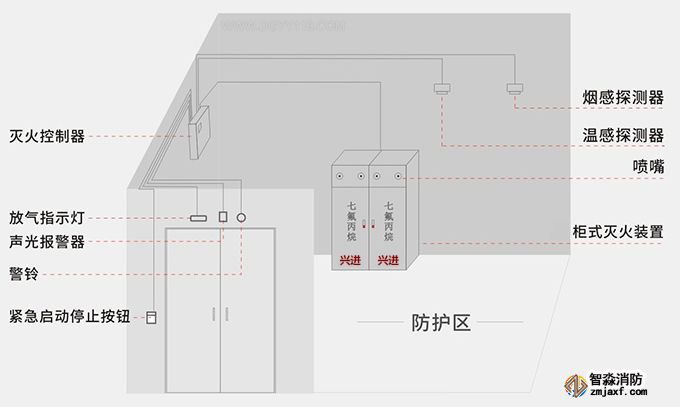

如上圖所示，柜式七氟丙烷滅火裝置放置于防護區內部，煙感探測器、溫感探測器根據防護區需要均勻布置于內部，氣體滅火控制器可根據實際情況設置在防護區內部或外部，放氣指示燈、聲光報警器、警鈴、緊急啟動停止按鈕安裝在防護區外。
柜式七氟丙烷滅火裝置由以下部件組成：

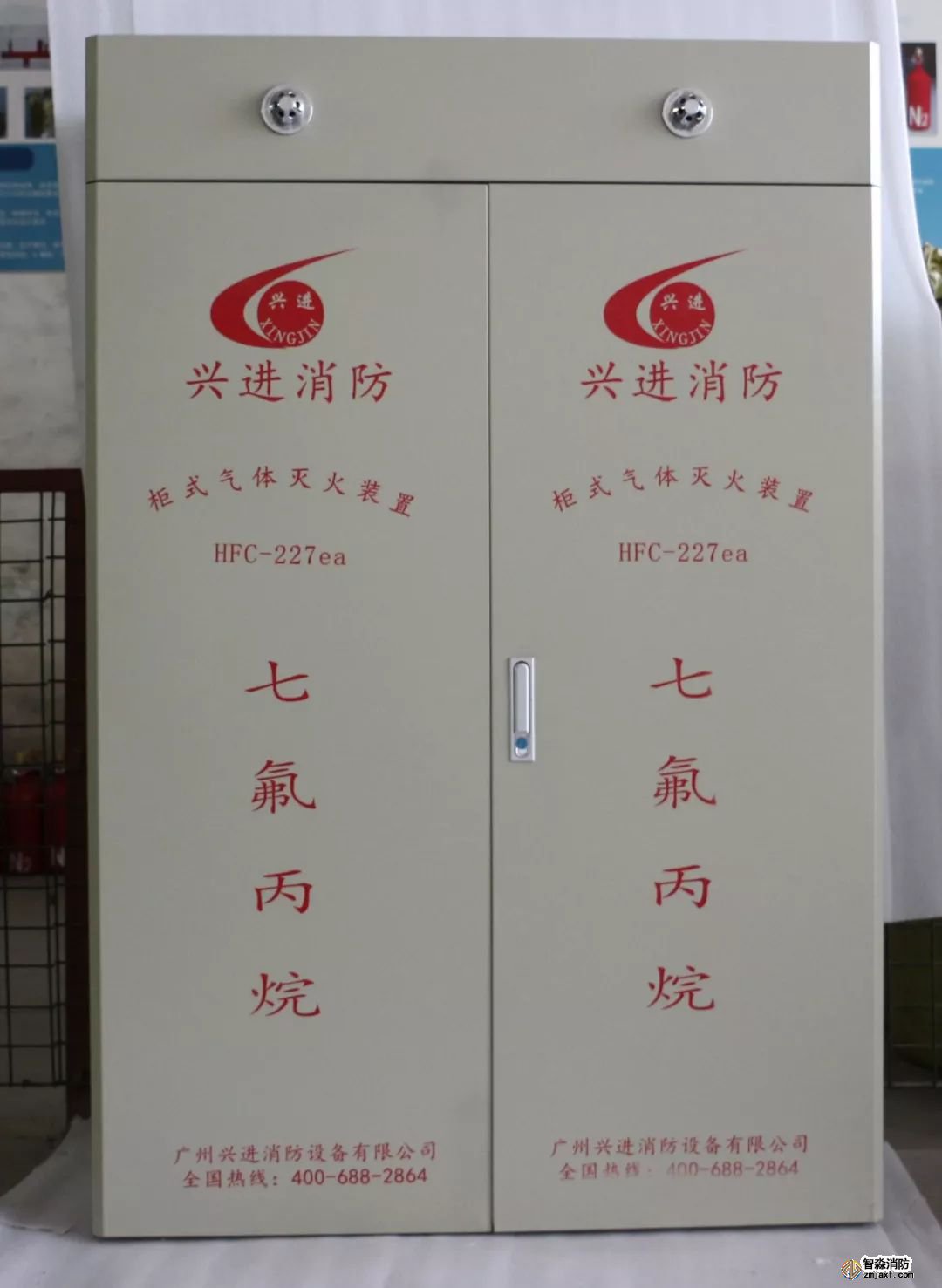

由硬質及角鐵組裝而成，表面涂有保護質，起到保護及裝飾系統、防塵防碰撞的作用。

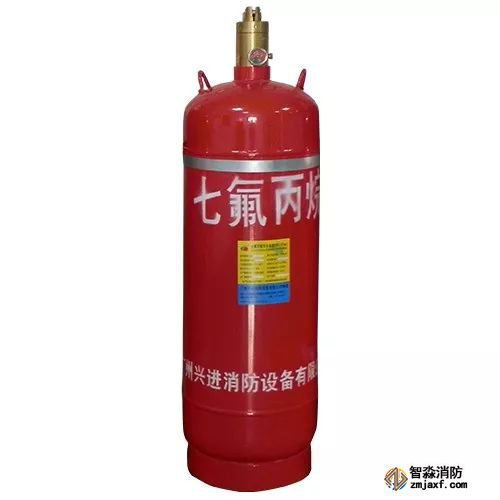

儲存裝置用于貯存七氟丙烷滅火劑，具有封存、釋放、充裝、超壓泄放、壓力顯示等功能。主要由容器閥、虹吸管、貯存容器組成，為可重復充裝的紅色環氧漆鋼質焊接容器

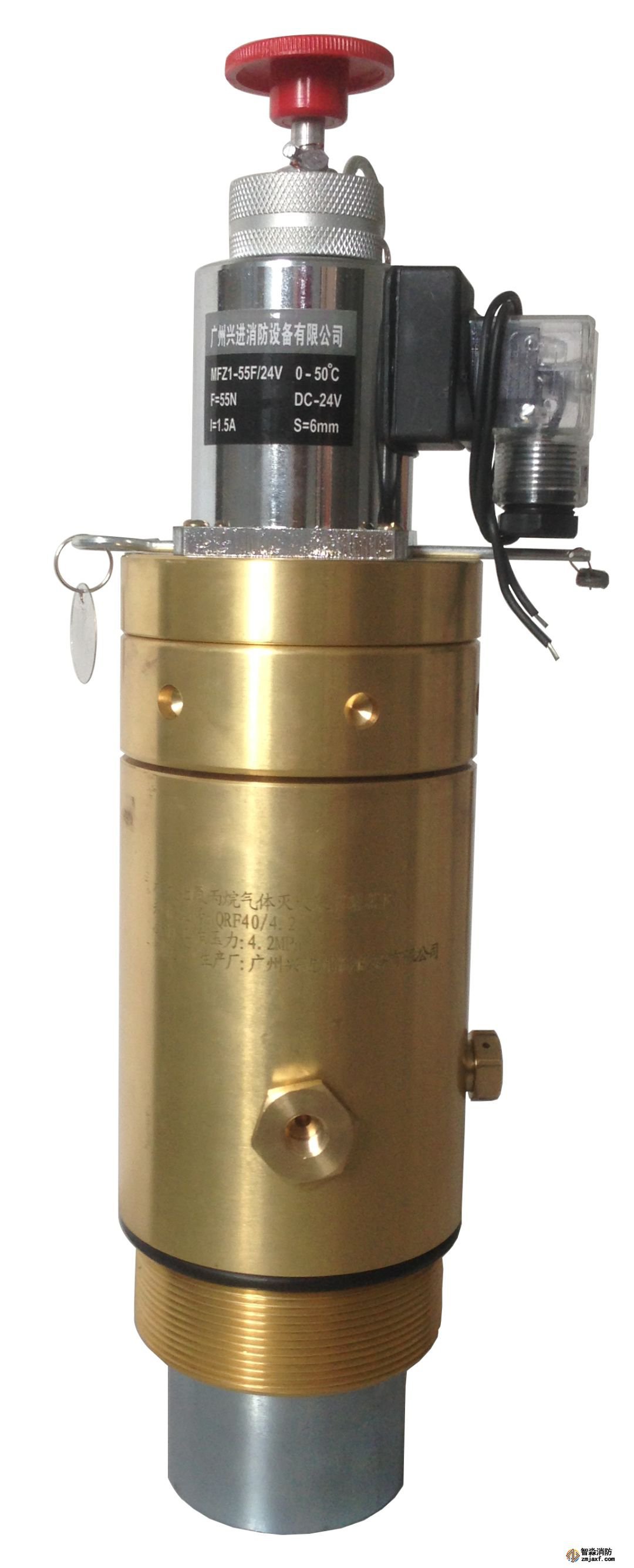

容器閥及驅動裝置
由閥體、電磁鐵、安全檔片、出口接頭、壓力顯示部件、泄壓裝置等組成，接上虹吸管后安裝在貯存容器瓶口上，由電磁鐵電動開啟容器閥釋放滅火劑。

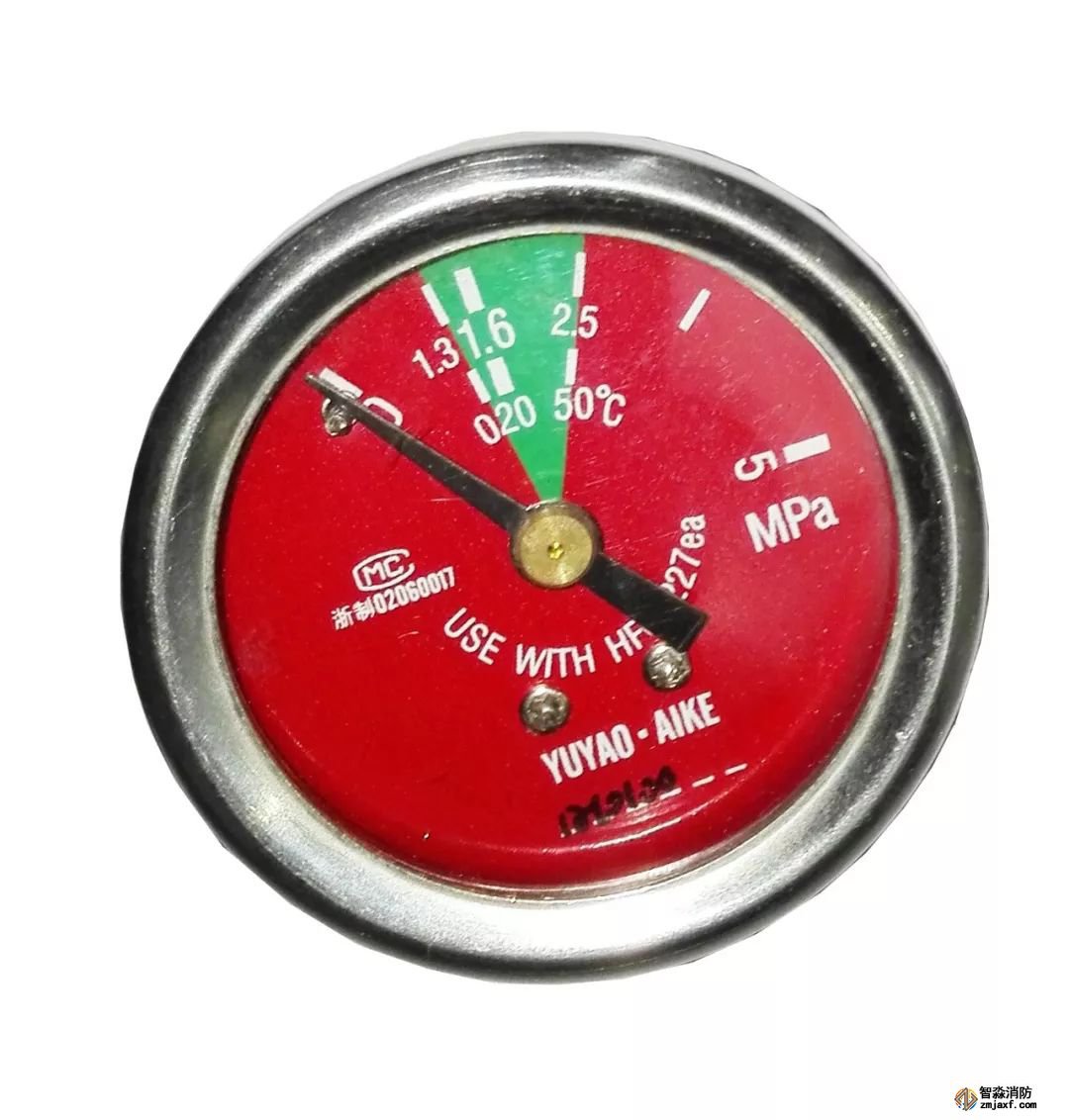

壓力表
通過表內的敏感元件(波登管、膜盒、波紋管)的彈性形變，再由表內機芯的轉換機構將壓力形變傳導至指針，引起指針轉動來顯示壓力。
信號反饋裝置
由閥體、膠圈、活塞、開關座、微型開關、閥蓋、信號引線等組成。安裝于連接管的壓力開關座上，用于滅火劑釋放后將信號反饋至滅火控制器

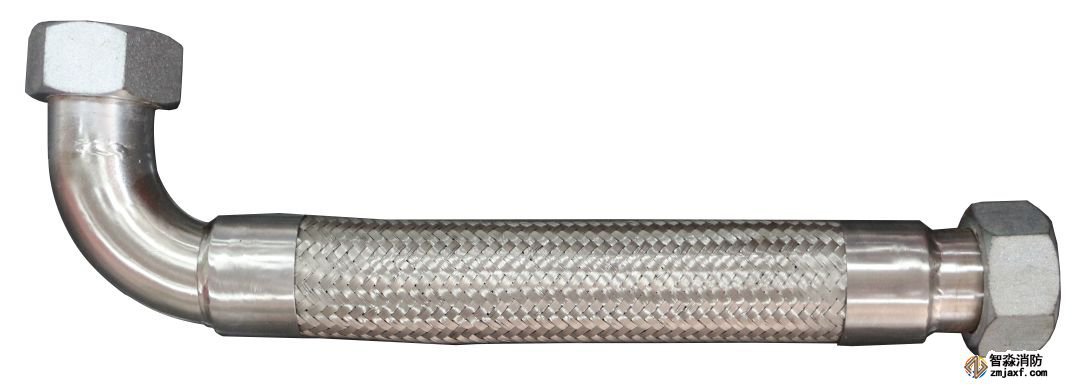

高壓軟管
用于容器閥噴嘴之間，輸送從貯存裝置釋放出來的滅火劑，在噴放滅火劑時起流通、緩沖的作用。
噴嘴
能將七氟丙烷滅火劑充分霧化均勻噴灑，裝飾蓋用于裝飾柜上。安裝于滅火系統連接管的末端，用于按設計要求均勻的霧化噴灑滅火劑，其規格根據按噴放時間計算孔口面積結果選定。
七氟丙烷柜式滅火系統是集氣體滅火、自動控制及火災探測等于一體的現代化智能型自動滅火裝置，符合《氣體滅火系統設計規范》 GB 50370-2005、《氣體滅火系統及部件》GB25972-2010等規范的要求，興進柜式七氟丙烷滅火系統裝置設計先進、性能可靠，操作簡單，環保良好。
