如何估算七氟丙烷滅火系統防護區的藥劑用量和泄壓面積

  數據怎么來的？往下看。

  根據《氣體滅火系統設計規范》GB50370-2005

  圖書、檔案、票據和文物資料庫等防護區，滅火設計濃度宜采用10%。

  油浸變壓器室、帶油開關的配電室和自備發電機房等防護區，滅火設計濃度宜采用9%。

  通訊機房和電子計算機房等防護區，滅火設計濃度宜采用8%。

  3.3.14滅火設計用量或惰化設計用量和系統滅火劑儲存量，應符合下列規定：

  1.防護區滅火設計用量或惰化設計用量應按下式計算：

  防護區滅火設計用量或惰化設計用量

  式中W——滅火設計用量或惰化設計用量；

  C1——滅火設計濃度或惰化設計濃度(%)；

  S——滅火劑過熱蒸汽在101KPa大氣壓和防護區最低環境溫度下的質量體積(m3/kg)；

  V——防護區的凈容積(m3)；

  K——海拔高度修正系數，可按本規范附錄B的規定取值。

  2.滅火劑過熱蒸汽在101KPa大氣壓和防護區最低環境溫度下的比容，應按下式計算：

  滅火劑過熱蒸汽在101KPa大氣壓和防護區最低環境溫度下的比容

  式中T——防護區最低環境溫度(℃)。

  存放圖書、檔案等跟紙張、磁帶、光盤等有關的防護區，以100立方米的防護區，海拔系數為0，鋼瓶剩余量為3公斤計算，則100立方米需要85公斤的藥劑。折算后，每立方米需要0.85公斤七氟丙烷。

  發電機房、配電室、UPS間等防護區以100立方米的防護區，海拔系數為0，鋼瓶剩余量為3公斤計算，則100立方米需要76公斤的藥劑。折算后，每立方米需要0.76公斤七氟丙烷。

  計算機房、微機房等防護區的以100立方米的防護區，海拔系數為0，鋼瓶剩余量為2公斤計算，則100立方米需要66公斤的藥劑。折算后，每立方米需要0.66公斤七氟丙烷。

  根據《氣體滅火系統設計規范》GB50370-2005

  3.3.13防護區的泄壓口面積，宜按下式計算：

  3.3.13防護區的泄壓口面積，宜按下式計算：

  式中Fx——泄壓口面積(m2)；

  Qx——滅火劑在防護區的平均噴放速率(kg/s)；

  Pf——圍護結構承受內壓的允許壓強(Pa)。

  根據規范3.2.6防護區圍護結構承受內壓的允許壓強，不宜低于1200Pa

  Pf取值一般為1200。

  防護區的平均噴放速率Qx=設計用量/噴射時間。

  設計用量根據防護區的用途和體積計算確定（用途不同，設計濃度不同，設計用量不同。）

  噴放時間按規范條文3.3.7確定。

  3.3.7在通訊機房和電子計算機房等防護區，設計噴放時間不應大于8s；在其它防護區，設計噴放時間不應大于10s。

  防護區的平均噴放速率Qx=設計用量（KG）/噴射時間

  噴放時間8至10秒，按最小的8秒取值。

  則泄壓口的計算公式如下：

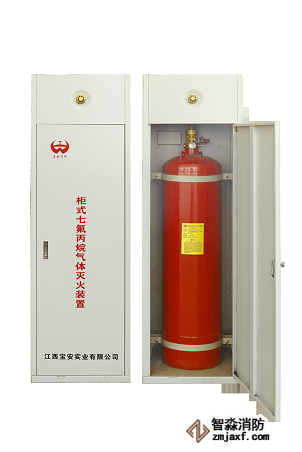

? ? ? ? 江蘇智淼氣體滅火有限公司是一家氣體滅火系統整合，氣體滅火設計，組裝，調試等專業的氣體滅火系統集成商，我們的產品分“有管網七氟丙烷氣體滅火系統”、“無管網七氟丙烷氣體滅火系統”我們與數多家氣體控制主機商深度合作，有利達氣體控制系統，海灣氣體控制盤，北大青鳥，泰和安等氣體滅火控制系統品牌，智淼君安自主氣體滅火控制柜，本公司專業從事七氟丙烷、氣溶膠、超細干粉、IG541氣體、 二氧化碳、泡沫等滅火系統的銷售、安裝及售后服務為一體的高科技民營企業。公司技術力量雄厚，擁有一支專業的工程設計和安裝技術服務隊伍，并建立了完善的質量保障和售后服務管理體系，江蘇氣體滅火管網：http://www.m.denverokie.com/；氣體滅火服務熱線：4006-598-119
