氣體滅火系統組件及控制方式！

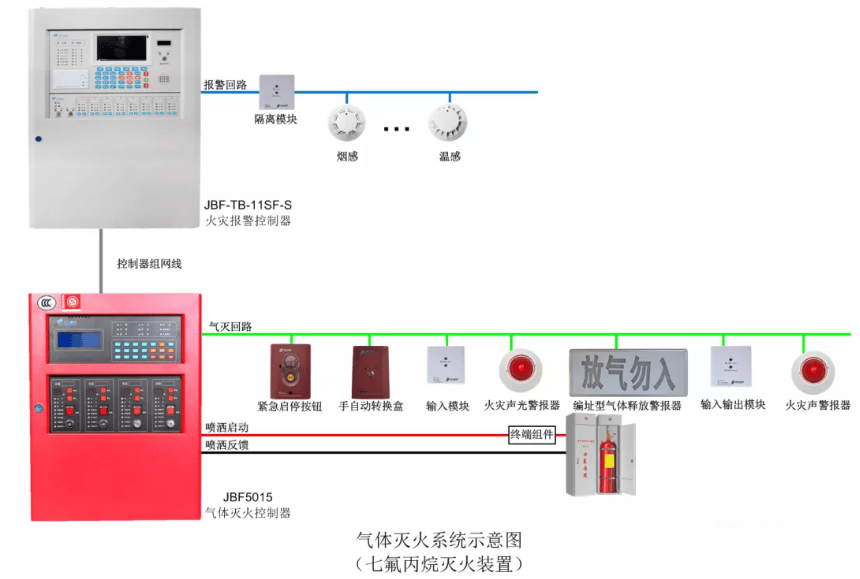

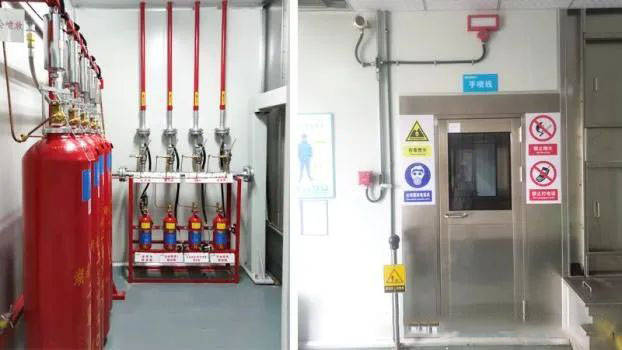

氣體滅火系統是傳統的四大固定式滅火系統(水、氣體、泡沫、干粉)之一，應用廣泛，氣體滅火系統根據結構不同分為無管網(分為柜式預制和懸掛式預制)和有官網(單元獨立系統和組合分配系統)，本文將詳細闡述氣體滅火系統的工作流程。

根據氣體滅火系統的特點設置合理的系統啟動方式，是提高系統啟動可靠性的關鍵。管網式氣體滅火系統應具有自動控制、手動控制和機械應急操作的啟動方式。預制式氣體滅火系統應具有自動控制和手動控制的啟動方式。規定了氣體滅火系統的基本啟動功能要求，以確保系統在火災時能夠及時啟動、噴放滅火劑。

2.1.2 全淹沒滅火系統 total flooding extinguishing system

在規定的時間內，向防護區噴放設計規定用量的滅火劑，并使其均勻地充滿整個防護區的滅火系統。

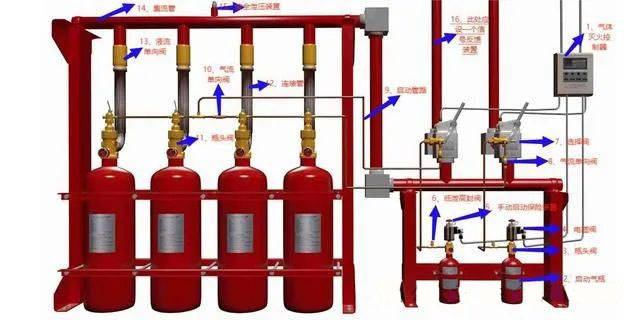

2.1.3 管網滅火系統 piping extinguishing system

按一定的應用條件進行設計計算，將滅火劑從儲存裝置經由干管支管輸送至噴放組件實施噴放的滅火系統。

2.1.4 預制滅火系統 pre-engineered systems

按一定的應用條件，將滅火劑儲存裝置和噴放組件等預先設計、組裝成套且具有聯動控制功能的滅火系統。

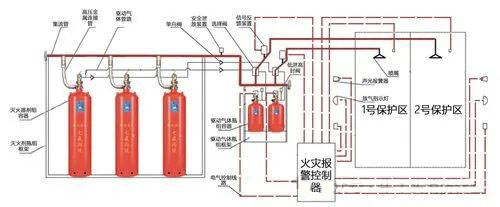

2.1.5 組合分配系統 combined distribution systems

用一套氣體滅火劑儲存裝置通過管網的選擇分配，保護兩個或兩個以上防護區的滅火系統。

4.4 氣體滅火系統、泡沫滅火系統的聯動控制設計

4.4.1 氣體滅火系統、泡沫滅火系統應分別由專用的氣體滅火控制器、泡沫滅火控制器控制。

4.4.2 氣體滅火控制器、泡沫滅火控制器直接連接火災探測器時，氣體滅火系統、泡沫滅火系統的自動控制方式應符合下列規定：

1 應由同一防護區域內兩只獨立的火災探測器的報警信號、一只火災探測器與一只手動火災報警按鈕的報警信號或防護區外的緊急啟動信號，作為系統的聯動觸發信號，探測器的組合宜采用感煙火災探測器和感溫火災探測器，各類探測器應按本規范第 6.2 節的規定分別計算保護面積。

2 氣體滅火控制器、泡沫滅火控制器在接收到滿足聯動邏輯關系的首個聯動觸發信號后，應啟動設置在該防護區內的火災聲光警報器，且聯動觸發信號應為任一防護區域內設置的感煙火災探測器、其他類型火災探測器或手動火災報警按鈕的首次報警信號;在接收到第二個聯動觸發信號后，應發出聯動控制信號，且聯動觸發信號應為同一防護區域內與首次報警的火災探測器或手動火災報警按鈕相鄰的感溫火災探測器、火焰探測器或手動火災報警按鈕的報警信號。

3 聯動控制信號應包括下列內容：

1)關閉防護區域的送(排)風機及送(排)風閥門;

2)停止通風和空氣調節系統及關閉設置在該防護區域的電動防火閥;

3)聯動控制防護區域開口封閉裝置的啟動，包括關閉防護區域的門、窗;

4)啟動氣體滅火裝置、泡沫滅火裝置，氣體滅火控制器、泡沫滅火控制器，可設定不大于 30s 的延遲噴射時間。

4 平時無人工作的防護區，可設置為無延遲的噴射，應在接收到滿足聯動邏輯關系的首個聯動觸發信號后按本條第 3 款規定執行除啟動氣體滅火裝置、泡沫滅火裝置外的聯動控制;在接收到第二個聯動觸發信號后，應啟動氣體滅火裝置、泡沫滅火裝置。

5 氣體滅火防護區出口外上方應設置表示氣體噴灑的火災聲光警報器，指示氣體釋放的聲信號應與該保護對象中設置的火災聲警報器的聲信號有明顯區別。啟動氣體滅火裝置、泡沫滅火裝置的同時，應啟動設置在防護區入口處表示氣體噴灑的火災聲光警報器;組合分配系統應首先開啟相應防護區域的選擇閥，然后啟動氣體滅火裝置、泡沫滅火裝置。

4.4.3 氣體滅火控制器、泡沫滅火控制器不直接連接火災探測器時，氣體滅火系統、泡沫滅火系統的自動控制方式應符合下列規定：

1 氣體滅火系統、泡沫滅火系統的聯動觸發信號應由火災報警控制器或消防聯動控制器發出。

2 氣體滅火系統、泡沫滅火系統的聯動觸發信號和聯動控制均應符合本規范第 4.4.2 條的規定。

4.4.4 氣體滅火系統、泡沫滅火系統的手動控制方式應符合下列規定：

1 在防護區疏散出口的門外應設置氣體滅火裝置、泡沫滅火裝置的手動啟動和停止按鈕，手動啟動按鈕按下時，氣體滅火控制器、泡沫滅火控制器應執行符合本規范第 4.4.2 條第 3 款和第 5 款規定的聯動操作;手動停止按鈕按下時，氣體滅火控制器、泡沫滅火控制器應停止正在執行的聯動操作。

2 氣體滅火控制器、泡沫滅火控制器上應設置對應于不同防護區的手動啟動和停止按鈕，手動啟動按鈕按下時，氣體滅火控制器、泡沫滅火控制器應執行符合本規范第 4.4.2 條第 3 款和第 5 款規定的聯動操作;手動停止按鈕按下時，氣體滅火控制器、泡沫滅火控制器應停止正在執行的聯動操作。

4.4.5 氣體滅火裝置、泡沫滅火裝置啟動及噴放各階段的聯動控制及系統的反饋信號，應反饋至消防聯動控制器。系統的聯動反饋信號應包括下列內容：

1 氣體滅火控制器、泡沫滅火控制器直接連接的火災探測器的報警信號。

2 選擇閥的動作信號。

3 壓力開關的動作信號。

4.4.6 在防護區域內設有手動與自動控制轉換裝置的系統，其手動或自動控制方式的工作狀態應在防護區內、外的手動和自動控制狀態顯示裝置上顯示，該狀態信號應反饋至消防聯動控制器。

5.0.2 管網滅火系統應設自動控制、手動控制和機械應急操作三種啟動方式。預制滅火系統應設自動控制和手動控制兩種啟動方式。

5.0.3 采用自動控制啟動方式時，根據人員安全撤離防護區的需要，應有不大于30s的可控延遲噴射;對于平時無人工作的防護區，可設置為無延遲的噴射。

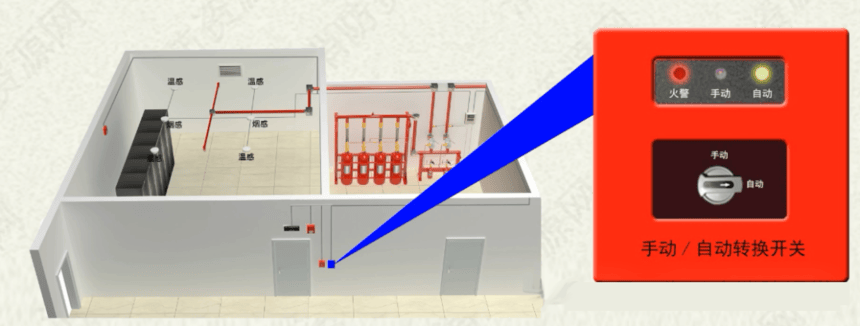

5.0.4 滅火設計濃度或實際使用濃度大于無毒性反應濃度(NOAEL濃度)的防護區和采用熱氣溶膠預制滅火系統的防護區，應設手動與自動控制的轉換裝置。當人員進入防護區時，應能將滅火系統轉換為手動控制方式;當人員離開時，應能恢復為自動控制方式。防護區內外應設手動、自動控制狀態的顯示裝置。

5.0.5 自動控制裝置應在接到兩個獨立的火災信號后才能啟動。手動控制裝置和手動與自動轉換裝置應設在防護區疏散出口的門外便于操作的地方，安裝高度為中心點距地面1.5m。機械應急操作裝置應設在儲瓶間內或防護區疏散出口門外便于操作的地方。

5.0.6 氣體滅火系統的操作與控制，應包括對開口封閉裝置、通風機械和防火閥等設備的聯動操作與控制。

5.0.7 設有消防控制室的場所，各防護區滅火控制系統的有關信息，應傳送給消防控制室。

5.0.8 氣體滅火系統的電源，應符合國家現行有關消防技術標準的規定;采用氣動力源時，應保證系統操作和控制需要的壓力和氣量。

5.0.9 組合分配系統啟動時，選擇閥應在容器閥開啟前或同時打開。

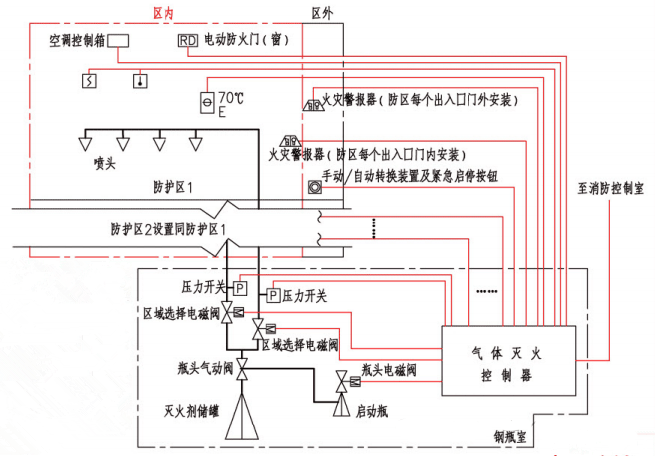

管網滅火系統是將滅火劑從儲存裝置經由干管支管輸送至噴放組件實施噴放的滅火系統，采用的是自動控制、手動控制和機械應急操作三種啟動方式。預制滅火系統是將滅火劑儲存裝置和噴放組件等預先設計、組裝成套且具有聯動控制功能的滅火系統，采用的是自動控制和手動控制兩種啟動方式。

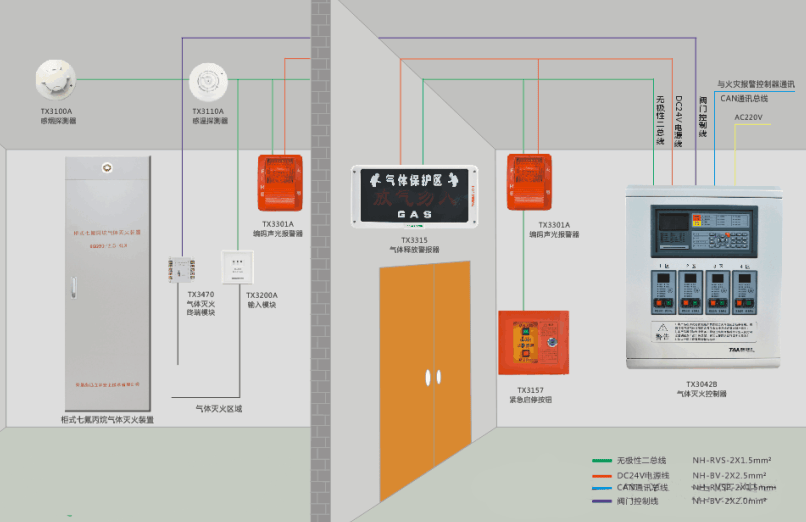

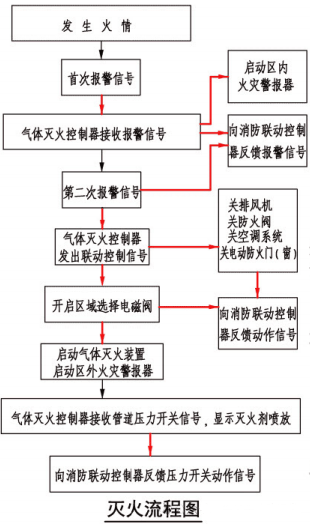

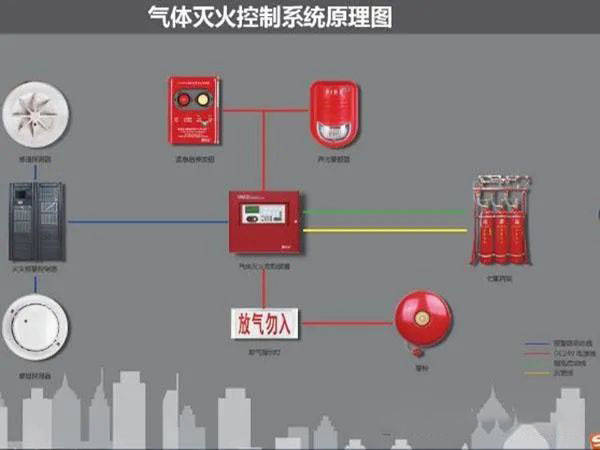

自動控制方式

1.火災報警觸發信號

觸發條件：

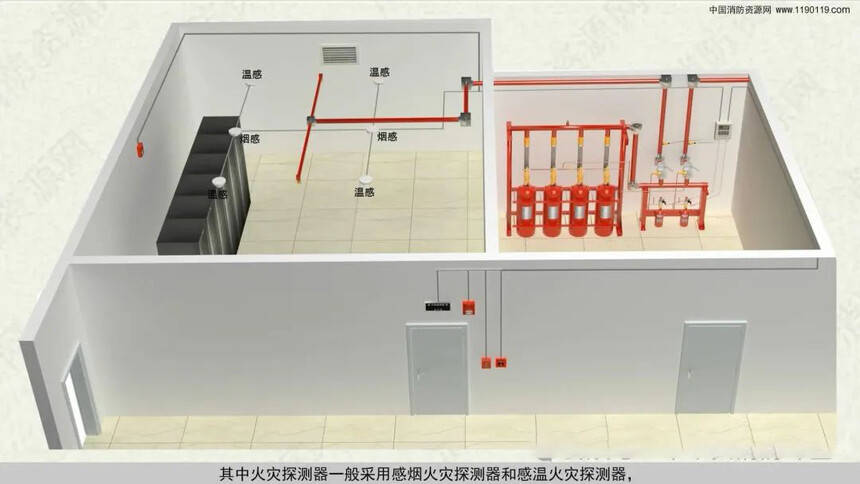

應由同一防護區域內兩只獨立的火災探測器的報警信號、一只火災探測器與一只手動火災報警按鈕的報警信號或防護區外的緊急啟動信號，作為系統的聯動觸發信號。探測器的組合宜采用感煙火災探測器和感溫火災探測器。

2.信號接收與響應：

氣體滅火控制器在接收到滿足聯動邏輯關系的首個聯動觸發信號后，第一個信號可以是煙感探測器、手動報警按鈕，然后啟動設置在該防護區內的火災聲光警報器。

在接收到第二個聯動觸發信號(與首個聯動觸發信號相鄰的溫感探測器或火焰探測器或手動報警按鈕)后，應發出聯動控制信號。

3.聯動控制信號內容

關閉送排風系統：關閉防護區域的送(排)風機及送(排)風閥門。

停止通風與關閉防火閥：停止通風和空氣調節系統并關閉設置在該防護區域的電動防火閥。

啟動封閉裝置：聯動控制防護區域開口封閉裝置的啟動，包括關閉防護區域的門、窗。

啟動滅火裝置：啟動氣體滅火裝置并可設定不大于30s的延遲噴射時間。

4.火災聲光警報器的設置

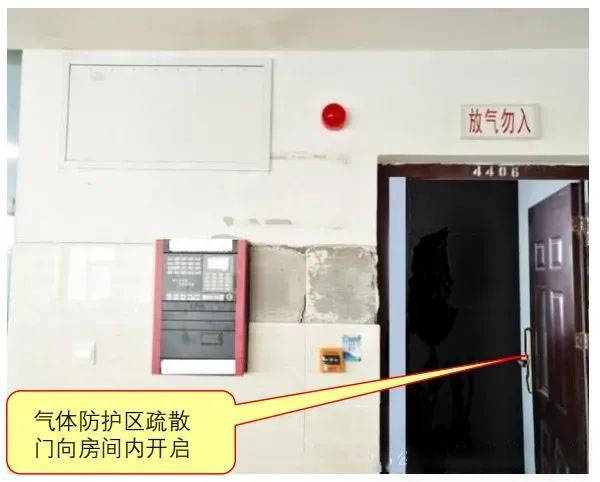

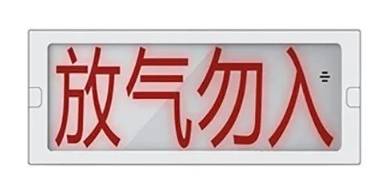

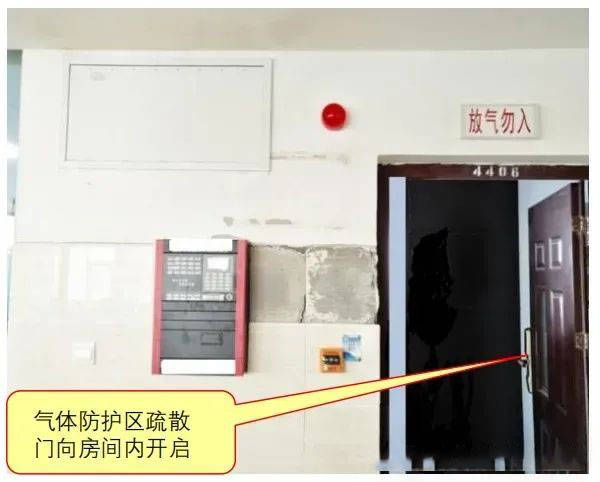

氣體噴灑指示：氣體滅火防護區出口外上方應設置表示氣體噴灑的火災聲光警報器，其聲信號應與該保護對象中設置的火災聲警報器的聲信號有明顯區別。

啟動同步性：啟動氣體滅火裝置的同時，應啟動設置在防護區入口處表示氣體噴灑的火災聲光警報器;組合分配系統應首先開啟相應防護區域的選擇閥，然后啟動滅火裝置。

手動控制方式

氣體滅火系統會在有人值班或者防護區的外邊設置氣體滅火控制器。

一般情況下要將氣體滅火系統設置在“自動”檔，火災發生時，就會自動啟動滅火。

如果有人在防護區內工作，并且有人在控制器旁值守，將控制器置于“手動”位置，火災探測器發出火警信號時，控制器僅發出火災聲、光報警信號，不啟動滅火裝置。

需經人員觀察確認火災后，按下“手動按鈕”就會啟動氣體滅火系統。如

果氣體滅火系統控制器失效，就按下“緊急啟動按鈕”啟動滅火裝置。

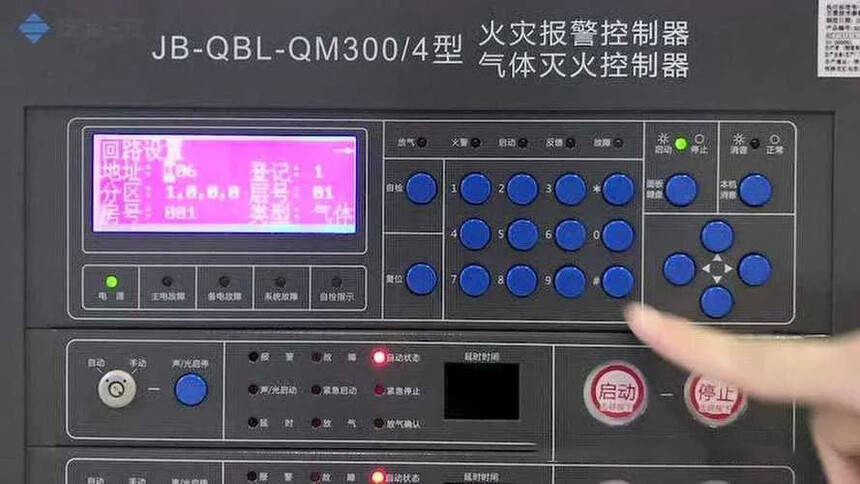

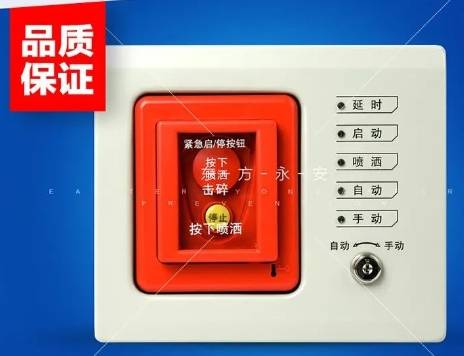

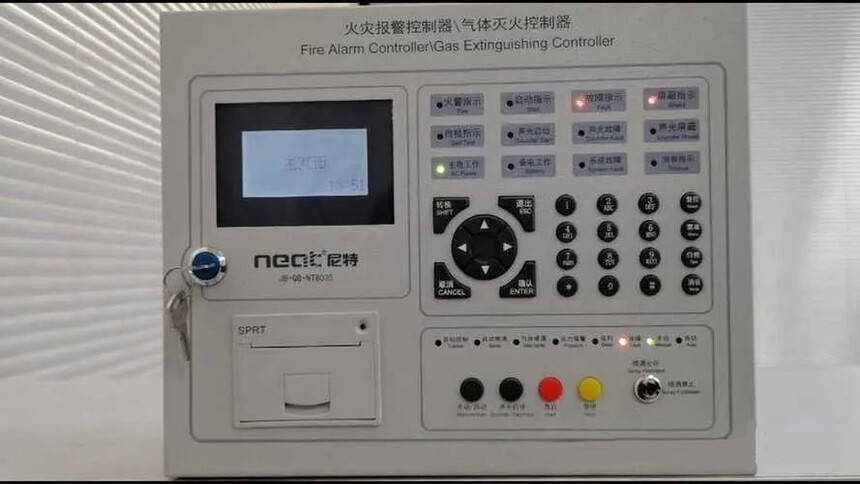

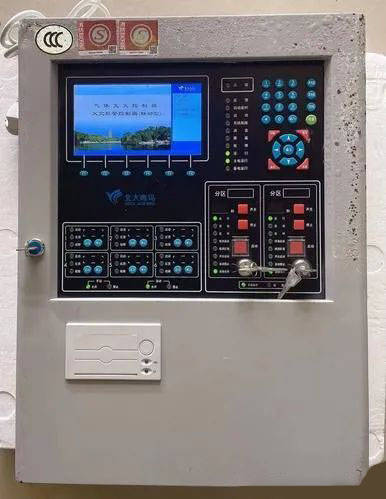

氣體滅火系統控制器

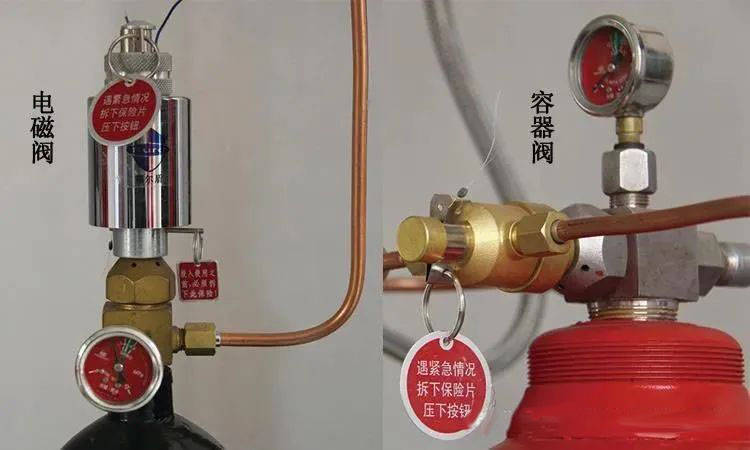

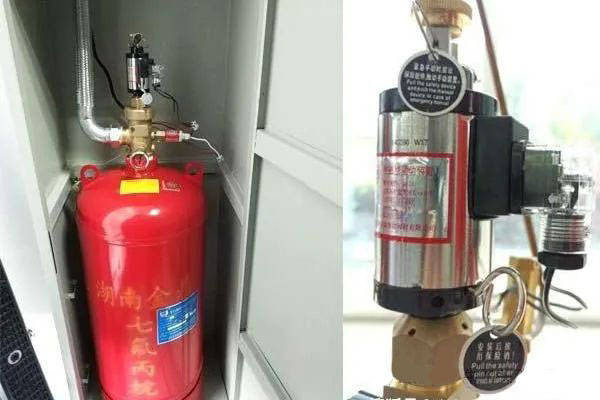

應急機械啟動工作方式

機械啟動方式是管網式氣體滅火系統的控制方式，它的應急機械按鈕設置在儲氣瓶間內。

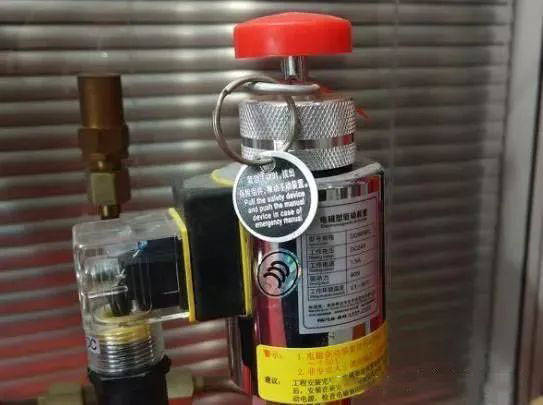

機械應急啟動按鈕

拔開插銷，按下按鈕就可以直接啟動氣體滅火系統。
