《火災自動報警系統設計規范》(GB50116-2013)已經于2013年9月發布，并從2014年5月開始正式實施?！督ㄖO計防火規范》(GB50016-2014)已經于2014年8月發布，并從2015年5月開始實施。兩本規范對消防器材行業非常重要，而對消防器材來說，其將會為消防設計帶來怎樣的變化也引起了消防器材行業內的眾多關注。

　　《火災自動報警系統設計規范》(GB50116-2013)對電氣設計的影響從大的方面來說有以下幾點：

　　(1)新規3.1.5增加火災報警控制器地址總數(不大于3200點)、單回路消防器材設備總數(不大于200點)、回路設備余量(不少于10%)、模塊總數(不超過1600點)、聯動回路中設備總數(不宜超過100點)、聯動回路設備余量(不少于10%)的詳細規定。增加設置總線短路隔離器的要求(每不超過32點)。

　　對電氣設計的影響：

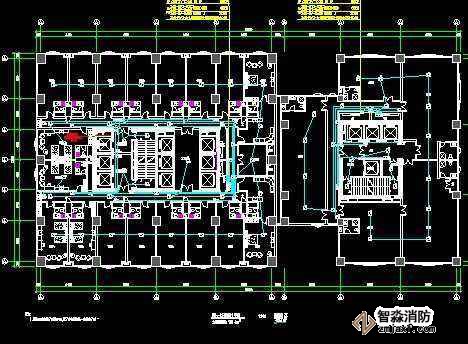

　　電氣設計中消防平面的連線與之前會有所不同，需要每32點加設隔離器，且需要分別計算探測器、手動報警按鈕的數量和聯動的各類模塊的數量，以確定回路不超過點位限值。

　　(2)新規增加住宅建筑火災自動報警系統、可燃氣體探測報警系統、電氣火災監控系統等消防器材相關設計規定。

　　對電氣設計的影響：

　　此新規一出，大家都在討論住宅戶內究竟設不設煙感?原來的規范對住宅(超高層除外)沒有硬性的規定一定要設煙感等，并且原“高規”9.4.2“除住宅、商住樓的住宅部分、游泳池、溜冰場外，建筑高度的下列部位應設火災自動報警系統”，明確把住宅排除在外。“新規”對住宅的火災報警設置有了明確的要求。引進了家庭火災報警控制器的概念。新的《建筑設計防火規范》(GB50016-2014)中8.4.2條要求，“建筑高度大于100m的住宅建筑，應設置火災自動報警系統。建筑高度大于54m、但不大于100m的住宅建筑，其公共部位應設置火災自動報警系統，套內宜設置火災探測器。建筑高度不大于54m的高層住宅建筑，其公共部位宜設置火災自動報警系統。當有聯動控制設施時應設置火災自動報警系統。高層住宅建筑的公共部位應設置具有語音功能的火災聲警報裝置或火災廣播。”這樣電氣專業對于住宅建筑如何考慮火災自動報警系統也有了明確的規范依據。

　　對于可燃氣體，規范也明確了可燃氣體探測系統應該獨立組成，而非以前的做法接入到火災報警探測回路中。即便要介入火災報警系統，也應由可燃氣體報警控制器接入。

　　(3)新規增加典型場所，如道路隧道、油罐區、電纜隧道以及高度大于12m的空間場所火災自動報警系統相關設計規定。

　　對電氣設計的影響：

　　補充了原設計規范未作規定的區域空間，為做涉及類似空間的項目提供了設計依據。

　　(4)新規增加區域顯示器、模塊、圖形顯示裝置、火災報警傳輸設備或用戶信息傳輸裝置、防火門監控器等設備設置規定。

　　對電氣設計的影響：

　　明確了區域顯示器宜設在明顯且便于操作的位置，每個樓層宜均設;消防模塊不容許設置在配電柜內，且不能跨越報警區域，可相對集中設模塊箱;防火門監控器本新規之規定了如何設置，但防火門監控系統在新的火規里也沒有明確規定哪些建筑是否一定要設置該系統，但明確要求常開防火門在火災時應能及時關閉并反饋信號。所以，防火門監控系統必不可少(詳后面關于新火規的第5條相關討述)。

　　(5)新規增加了要求消防器材控制室應設置“消防器材控制室圖形顯示裝置、消防應急照明和疏散指示系統控制裝置、消防電源監控器”等設備。

　　對電氣設計的影響：

　　消防控制室的設計中增加了新的設備，對該房間的面積、設備布置平面均應考慮周到。同時，如果項目設計了防火門監控系統、可燃氣體報警系統等都要考慮出相應控制器等消防器材設備的擺放位置。

　　(6)新規增加了聯動觸發的概念，明確了聯動控制由觸發信號啟動的程序。明確了消火栓系統的聯動控制方式：“應由消火栓系統出水干管上設置的低壓壓力開關、高位消防水箱出水管上設置的流量開關或報警閥壓力開關等信號作為觸發信號，直接控制啟動消火栓泵，聯動控制不應受消防聯動控制器處于自動或手動狀態影響。當設置消火栓按鈕時，消火栓按鈕的動作信號應作為報警信號及啟動消火栓泵的聯動觸發信號，由消防聯動控制器聯動控制消火栓泵的啟動。”

　　對電氣設計的影響：

　　電氣設計中消火栓按鈕連線可以取消，消火栓按鈕的報警信號原來可以直接啟泵，現在只可以通過火災報警總線傳至消防聯動控制器再控制啟泵。

　　(7)“新規”明確了預作用系統的聯動控制要求：“聯動控制方式，手動控制方式，應將噴淋消防泵控制箱(柜)的啟動和停止按鈕、預作用閥組和快速排氣閥入口前的電動閥的啟動和停止按鈕，用專用線路直接連接至設置在消防控制室內的消防聯動控制器的手動控制盤，直接手動控制噴淋泵的啟動、停止及預作用閥組和電動閥的開啟。”

　　對電氣設計的影響：

　　原來我們都會將噴淋、消火栓泵控制箱(柜)的啟動和停止按鈕用專用線路引到消防控制室內的消防聯動控制器的手動控制盤，現在，預作用閥組和快速排氣閥入口前的電動閥的啟動和停止按鈕，也必須用專用線路引到消防控制室內的消防聯動控制器的手動控制盤。這是我們圖紙需要增加的手動控制線。

　　同樣，如果建筑設計了自動控制的水幕系統、雨淋系統，該系統的控制閥組、相應消防泵的啟/停按鈕也需要用專用線路引到消防控制室內的消防聯動控制器的手動控制盤。

　　(8)新規明確了許多原來設計中較為模糊的問題，如“火災光警報器不宜與安全出口指示標志燈具設置在同一面墻上”、“模塊嚴禁設置在配電(控制)柜(箱)內”、“本報警區域內的模塊不應控制其他報警區域的設備”、“不同電壓等級的線纜不應穿入同一根保護管”、“高度大于12m的空間場所，電氣線路應設置電氣火災監控探測器，照明線路上應設置具有探測故障電弧功能的電氣火災監控探測器”。

　　對電氣設計的影響：

　　以上這些都是原來的電氣設計中并沒有嚴格執行的條框，在這次新規中給予明確，在電氣設計中應該注意執行。關于“共管”問題，24V的電源線和報警總線等通信線可以共管，各種控制線應該獨立敷設。

　　(9)“新規”對某些區域采用的探測器做了調整。如地下車庫明確了可以采用煙感。明確了“火災自動報警系統的供電線路、消防聯動控制線路應采用耐火銅芯電線電纜，報警總線、消防應急廣播和消防專用電話等傳輸線路應采用阻燃或阻燃耐火電線電纜。”

　　對電氣設計的影響：

　　車庫采用煙感而非之前要求的溫感，有效地降低了投資。對火災報警系統的用線明確了耐火、阻燃的分別。避免了之前設計中或均采用耐火，或均采用阻燃等問題。

　　(10)“新規”明確了一條：“火災自動報警系統應設置火災聲光警報器。并應在確認火災后啟動建筑內的所有火災聲光報警器。”

　　對電氣設計的影響：

　　對已發布的版本《建筑設計防火規范》GB50016-2014來說，電氣設計上從大方向來說有以下幾點變化：

　　(11)新規對高層建筑的定義發生了變化。原規范高層建筑的定義為“十層及十層以上的居住建筑(包括首層設置商業網點的住宅);建筑高度超過24m的公共建筑”，新規定義為“建筑高度大于27m的住宅建筑和高度大于24m的非單層廠房、倉庫和其他民用建筑”。

　　對電氣設計的影響：

　　住宅建筑取消了以前按層數定義的方式，全部按照每層3m折算建筑高度。

　　(12)新規對住宅是否設置火災自動報警系統有了明確的規定，具體說法見前面第二點的論述。

　　對電氣設計的影響：

　　住宅建筑根據情況確定是否設置火災報警系統。高層住宅建筑的公共部位應設置具有語音功能的火災聲警報裝置或火災廣播。這個是不同于以往設計要求的。

　　木結構住宅建筑內很明確要加火災探測和報警裝置。

　　(13)新規規定“消防水泵房和消防控制室應采取防水淹的技術措施”。

　　對電氣設計的影響：

　　消防控制室的設計，電氣專業不僅要檢查消防控制室是否滿足“設置在首層或地下一層。宜設置在靠外墻部位。不應設置在電磁場干擾較強及其他可能影響消防控制設備正常工作的房間附近。疏散門迎直通室外或安全出口。”等原來規范就有的要求，還要注意防水淹。

　　(14)新規范規定了變電室、柴油發電機房及其中的儲油間要求為甲級防火門。消防控制室開向建筑內的門要求為乙級防火門。電纜井等檢查門采用丙級防火門。

　　對電氣設計的影響：

　　對電氣消防器材設備用房的門采用的防火等級有明確的要求，方便與建筑等專業配合。

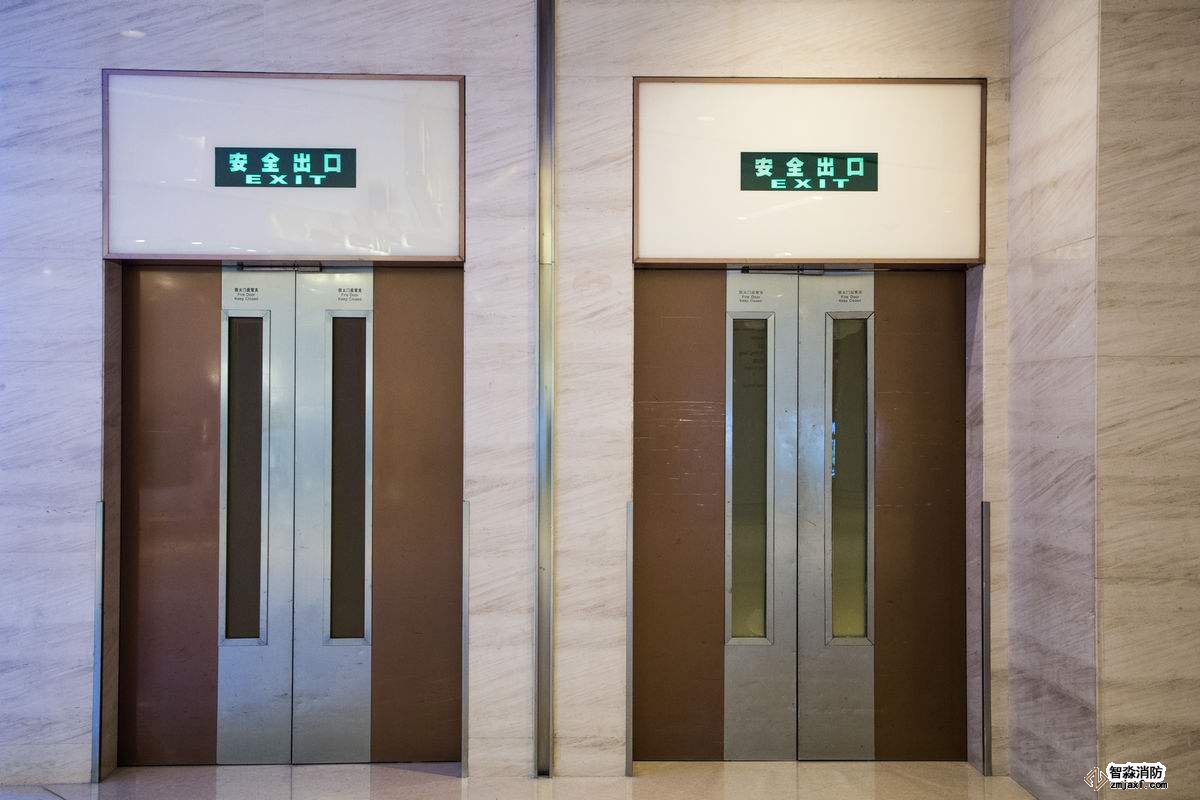

　　(15)新規規定了“常開防火門應能在火災時自行關閉，并應具有信號反饋的功能”。

　　對電氣設計的影響：

　　此條的規定，實際是要求了電氣專業在設計時要求增加防火門監控系統。不僅僅在火災自動報警系統中實現火災時常開防火門釋放門吸、自動關閉，而反饋門關閉與否的信號需要防火門監控系統實現。

　　(16)新火規對建筑及消防器材設備專業的影響也比較大，也會同時對電氣設計產生間接的影響。在此不再展開敘述。

　　消防安全關系民生。建筑設計先行，把好消防安全關是我們作為設計人的重要使命。正確、嚴格執行各種防火規范是做好消防器材設計的前提條件。
